處理器系統

CPU

采用Baytrail-D/I/M系列處理器

CPU封裝

BGA

芯片組

Baytrail-D/I/M系列處理器

BIOS

EFI BIOS

內存

技術架構

單通道DDR3L 1066/1333MHz

容量

最大支持8GB DDR3L內存

插槽

DDR3 SODIMM 204 Socket

視頻

圖形控制器

Intel HD Graphics

HDMI

HDMI支持最大分辨率 1920x1080

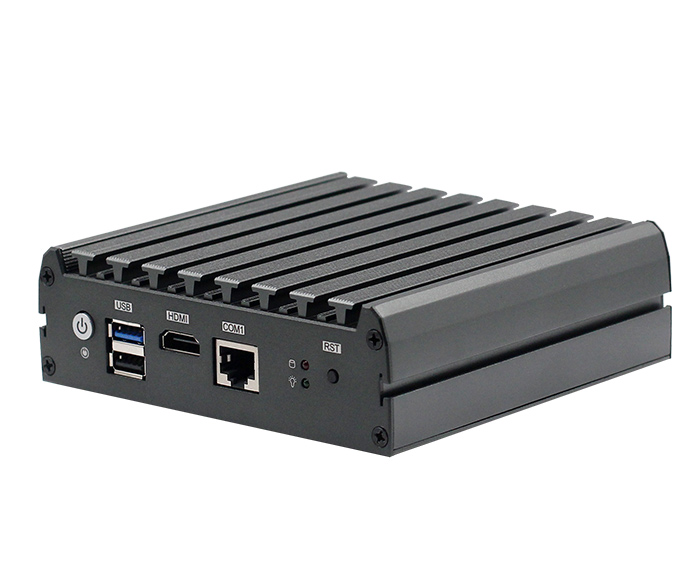

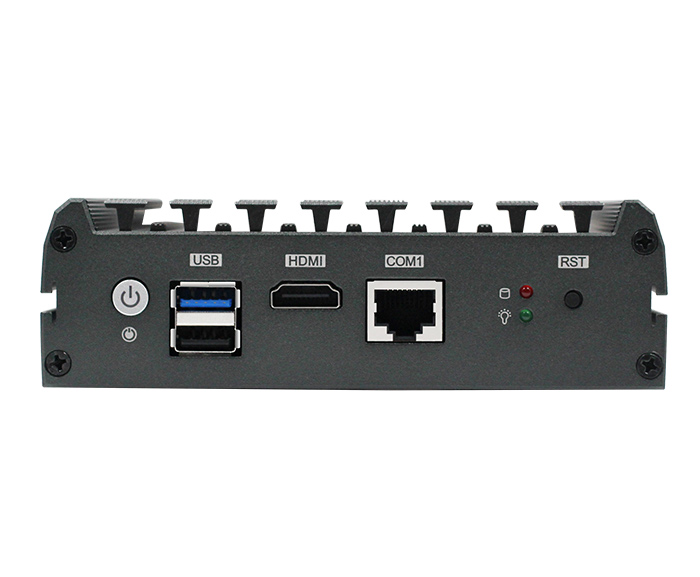

I/O背板

端口

1*VGA 1*HDMI 2*USB2.0 2*USB3.0 2*LAN 1*快速開機按鈕，帶指示燈1*重啟按鈕 1*Line_out 1*MIC 1*電源指示燈 1*硬盤指示燈

網絡

控制器

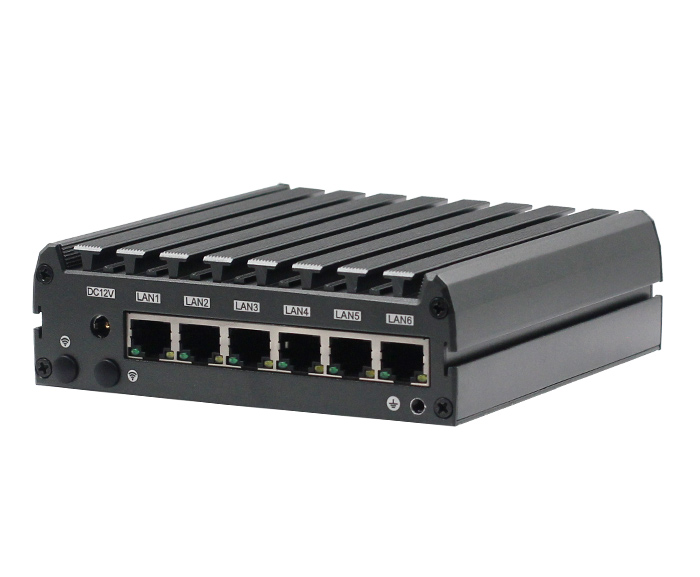

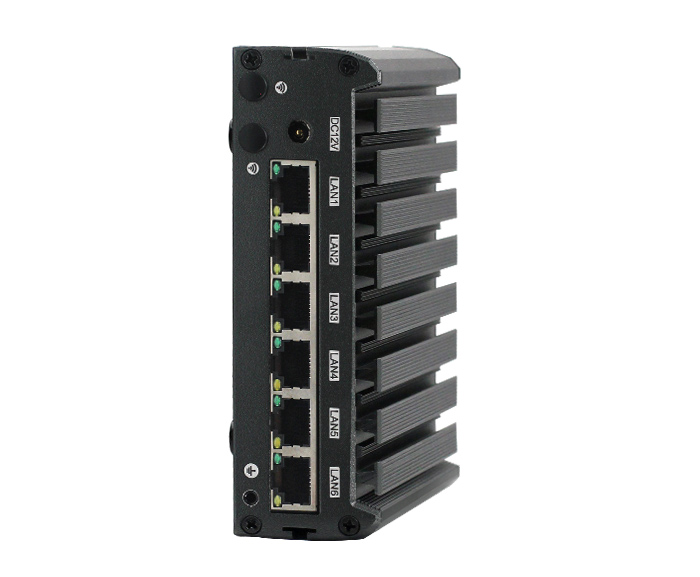

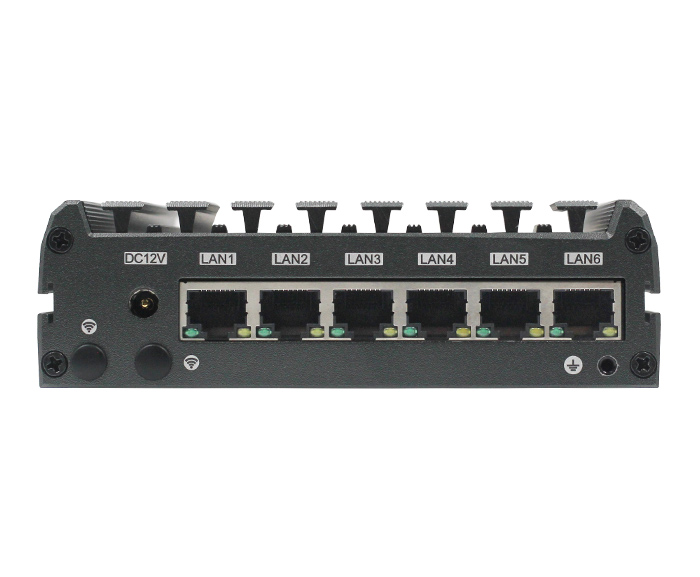

6*Intel I211AT或Intel I210高性能千兆網卡（二選一）

輸入/輸出接口

USB

1*USB2.0 1*USB3.0最大支持+5V/1A

串口

1*RJ45 接口 RS232或者RS485(二選一)

擴展總線

Mini-PCle

1個Mini-PCIe插槽,支持 PCIE和USB信號設備

存儲

SATA

1個標準SATAIII接口, 最大傳輸速率6Gb/s

M-SATA

1個Mini-PCIe M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6gb/s

EMMC

支持32/64/128G(可選擇）

電源

電源類型

單輸入直流通電源，DC12-19V，+/-5%

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

Windows7 Windows10 Linux Android

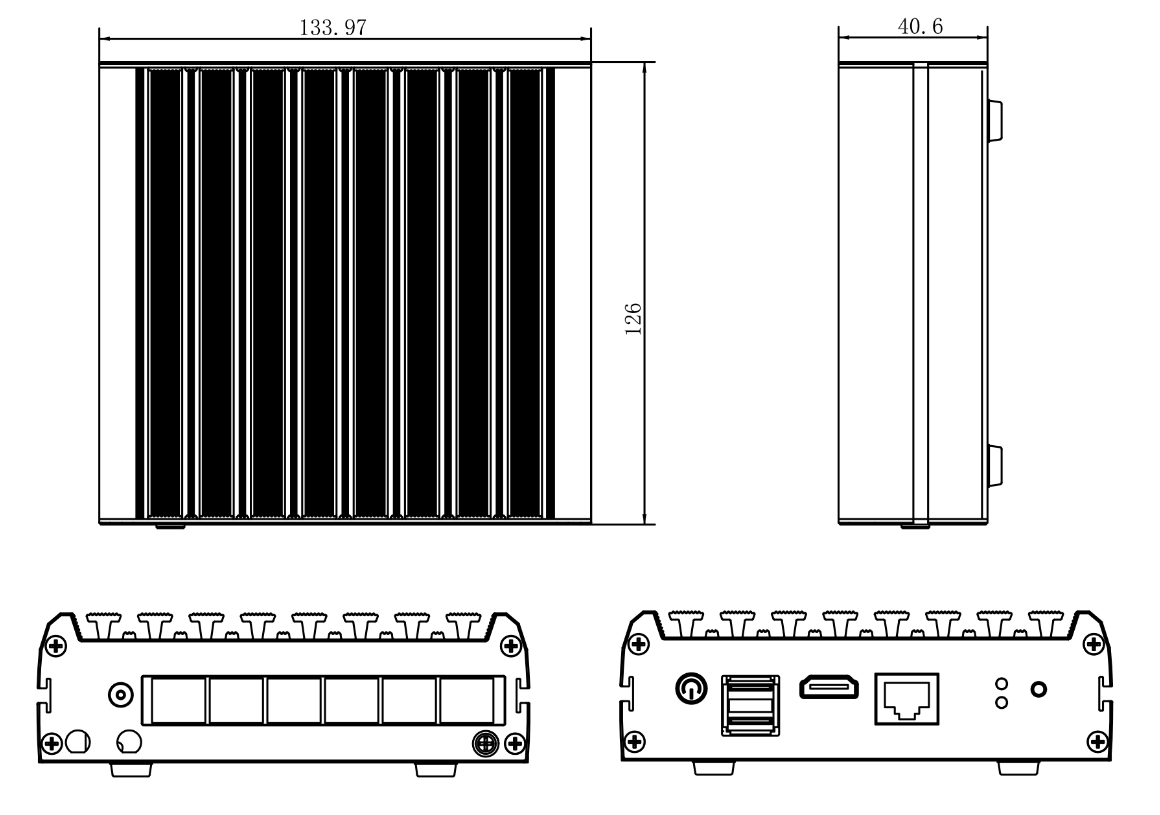

外觀尺寸

尺寸

134*126*40.6 mm

重量

0.5KG

認證

CE,ROHS,FCC

型號

描述

CPU

N-BOX-J6

集成賽揚Baytrail-D/I/M CPU

DDR3 SODIMM 204 Socket內存插槽最大支持8G

集成32G/64/128G EMMC芯片(可選）

J1900(四核）

2.0Ghz up to2.4Ghz

E3845(四核）

1.91Ghz

J1800（雙核）

1.6Ghz up to2.0Ghz
